專用于電子煙的控制芯片
產品描述
WS0816是一款高集成度、高性能、應用于電子煙的氣流控制器。該芯片采用ASIC設計，不會有目前MCU方案的死機現象，也不會出現因低于臨界電壓而引起的芯片無法復位現象。
WS0816芯片工作狀態穩定，內部包括：基準電路，振蕩器，咪頭檢測，電池電壓欠壓保護，負載過流和短路檢測，LED指示驅動電路，輸出恒壓控制；恒壓3.6V，支持驅動大于1.0ohm發熱絲，需要結合實際應用系統選擇適合的發熱絲。

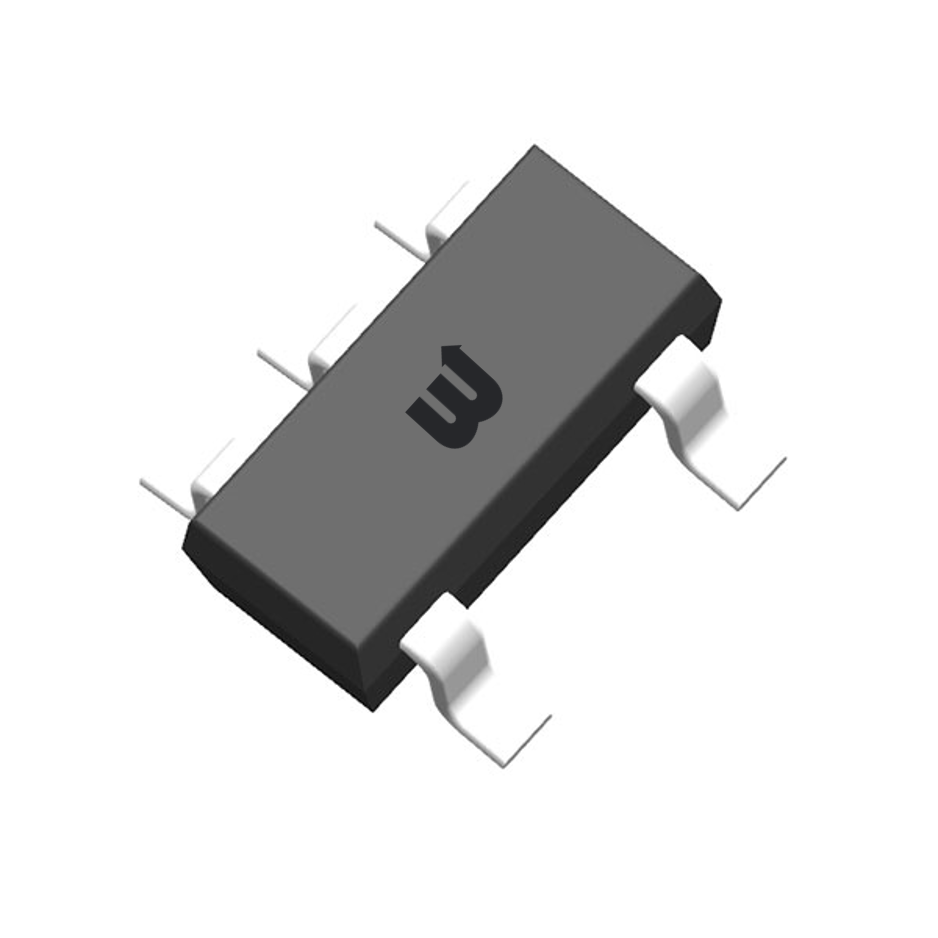

WS0816采用SOT23-5L封裝，外圍元件少，系統成本低。
主要特點
- 采用ASIC設計
- 省電模式下，待機電流＜4uA
- 恒壓輸出（恒壓值：3.6V）
- 負載過流保護（OCP）
- 負載短路保護（SCP）
- 電池欠壓保護（空載3.0V，帶載2.7V）
吸煙過吸保護（10s）
內置過熱保護（OTP）
- LED單燈指示功能
- 提供SOT23-5L封裝
- 無鉛、無鹵素
規格書
| 文檔名稱 | 文檔描述 | 下載 |
|---|---|---|
| WS0816 | 647KB |
